ZWNS型燃油真空热水锅炉工作原理

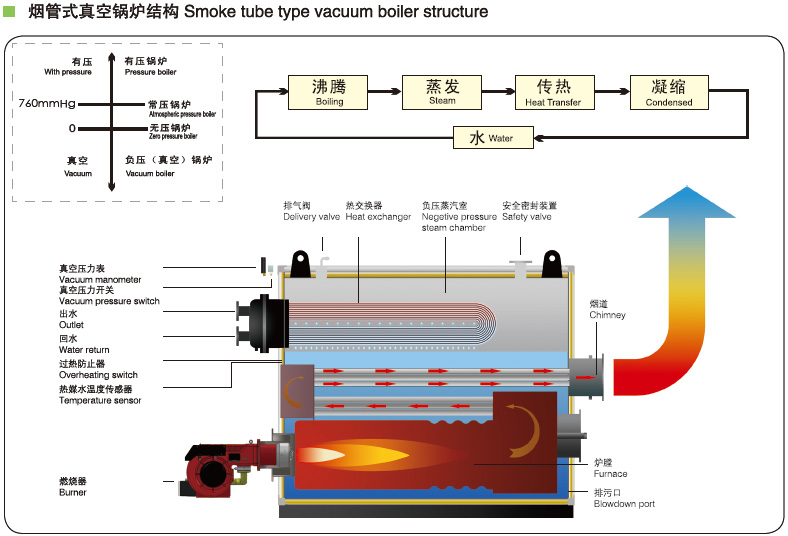

原理图一

ZWNS型燃油真空热水机组内部密闭腔通过真空抽气后形成一个真空腔，燃烧使热媒水在真空腔中沸腾汽化产生负压水蒸气，蒸汽在换热器管外凝结，将管内冷水加热升温并通至用户，水蒸气凝结后形成水滴流回热媒水，重新被加热汽化，如此完成整个循环，机组正常工作压力小于0.7bar。

热媒水是经除垢、脱氧等特殊处理的高纯水，由工厂出厂前一次冲注完成，使用时在机组内部封闭循环（汽化-凝结-汽化），不增加、不减少，在机组使用寿命不需要补充或更换。通过触摸屏按键对系统进行热水温度、热媒水温度的设置，温度可在0~100℃范围内自由设定，在满足燃烧必要条件时，系统按设定的温度值自动运行，同时触摸屏上实时显示热水出水温度、热媒水温度、排烟温度。
