YLZK-EP1366型锅炉电脑控制器 快速操作指南

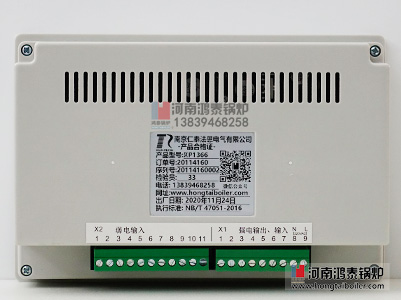

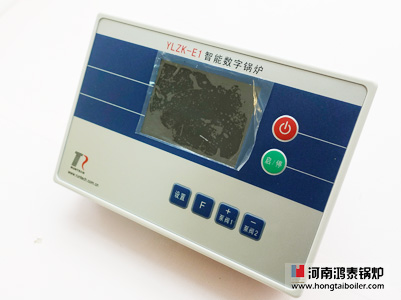

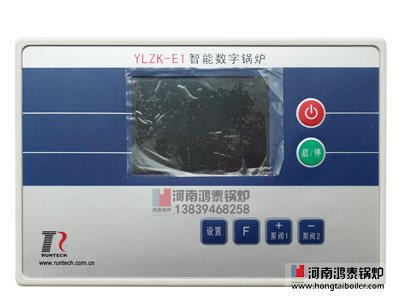

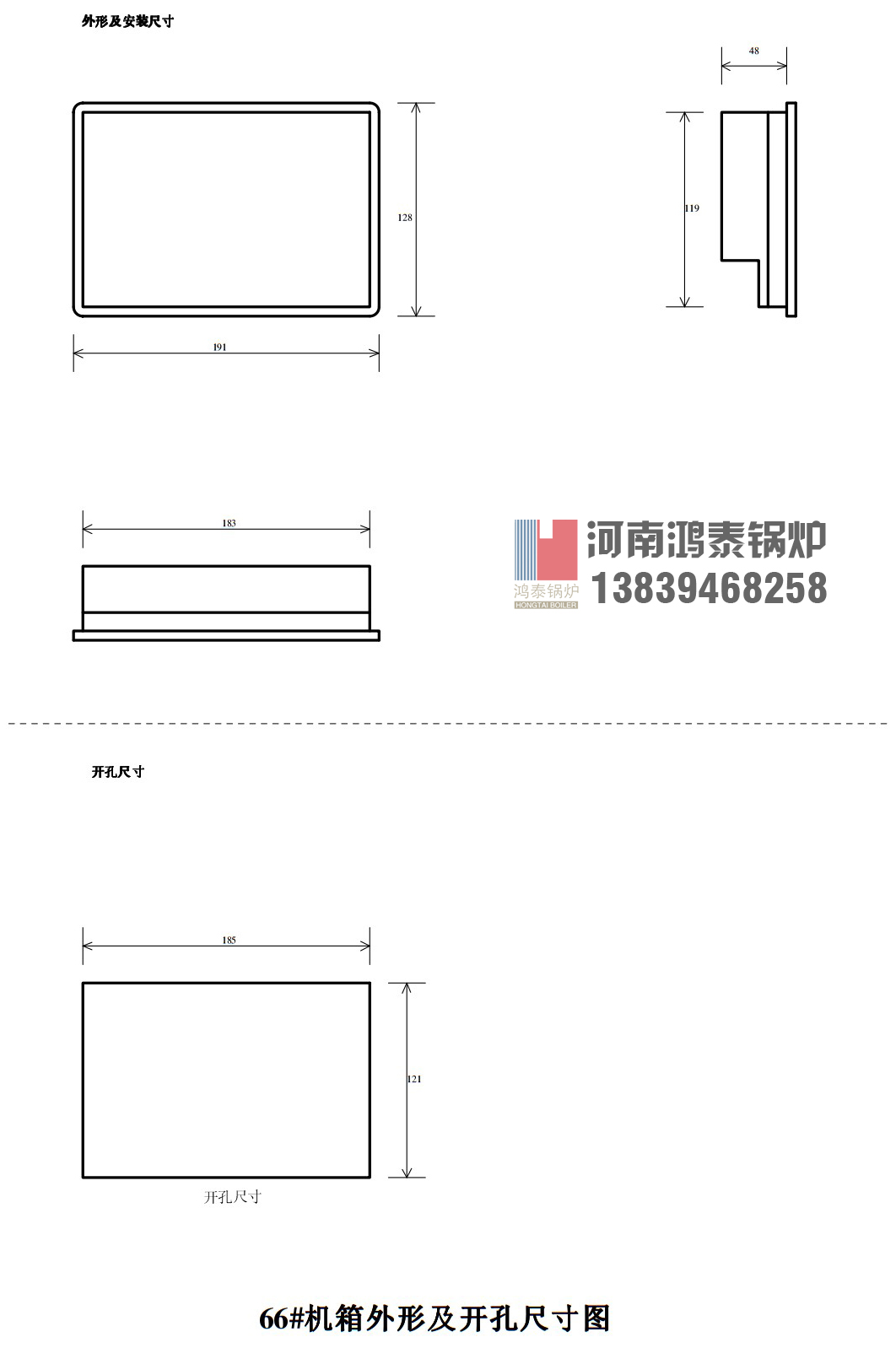

控制器正面      控制器背面
YLZK-E1/EP1366智能数字锅炉说明书(2:燃油气常压热水1,二段火)
YLZK-E1/EP1366锅炉电脑控制器是我公司吸收国外先进技术,结合国内锅炉控制的实际需要和具体应用,采用现代电脑控制技术,而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气锅炉、电加热锅炉、蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制,具有锅炉水位控制、炉水温度控制、蒸汽压力控制、极限低水位报警和联锁保护、蒸汽压力超高报警和联锁保护等自动控制功能。具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。
本说明书包含了YLZK-EP1366系列控制器所有支持的控制类型的描述,对于具体型号的控制器,并不一定完全具有本说明书描述的功能。因此,在阅读完该说明书后,还应详细阅读具体型号控制器的《快速操作指南》。
一.基本操作
1.1在正式操作前,请先仔细阅读《YLZK-E1系列锅炉电脑控制器通用使用说明书》,并确定当前锅炉状态已符合说明书要求。
1.2接通220V交流电源。
1.3按“”键,控制器开机,液晶屏打开显示,此时为“”状态,或称为待命状态。
1.4参数设定
在首次使用或需要更改运行参数时需作此项操作,否则可以跳过该条。
1.4.1按“”键,进入第一项参数设定状态,按“”或“”键可对所选参数进行修改。如需调整的数值较大可按住“”或“”键不放,数据即会快速增减,直至按键被松开或参数达到极限值。再按“”键,进入下一项参数设置状态。当最后一项参数设置完毕后,按“”键,则退出设置状态,各项设定参数被保存。
1.4.2在待命状态下,按“”键保持5秒,可进行时段参数和时间的设定;设定第一时段时,显示“”,设定“启动时间”时,显示“”,按“”键,进入第一时段“停止时间”设定状态,显示“”。时间显示窗显示相应的数值。依此类推,其余时段的设置可继续按“”键,一共可设置4个时段。第四时段的“停止时间”设置完毕后,按“”键,进入“现在时间”设置状态,再按“”键,则退出时段和时间的设置状态,时段参数和时间被保存。
1.5按“”键,进入“”状态,控制器开始执行自动控制功能。
1.6在“”状态下,按“”键,则退出运行状态,转为待命状态。
1.7在待命、运行或报警状态下按“”键,液晶屏关闭显示,控制器关机。
二.参数范围
2.1报警温度:50~125℃。
2.2上限温度:20~120℃。此数值应至少比“报警温度”设定值低2℃。
2.3下限温度:0 ~118℃。此数值应至少比“上限温度”设定值低2℃。
2.4转火温度(用“07-”表示):1 ~ 119℃。此数值应至少比“上限温度”设定值低1℃,比“下限温度”设定值高1℃。
2.5开泵温度:0 ~100℃。
2.6关泵温度:0 ~100℃。
2.7时    段:时间设置范围为0.00~23.59。
2.8现在时间:使用24小时制。
三.运行与控制
3.1 燃烧器控制
在运行状态下:
当出水温度低于“下限温度”设定值时,控制器启动燃烧器,保持在“二段火”状态;当出水温度达到“转火温度”设定值时,控制器转为“一段火”状态;当出水温度达到“上限温度”设定值时,控制器关闭燃烧器。
3.2循环泵控制
在运行状态:
3.2.1当“开泵温度”设定值高于“关泵温度”设定值时,当出水温度低于“关泵温度”时,关闭循环泵;当出水温度达到“开泵温度”时,启动循环泵。
3.2.2当“开泵温度”设定值低于“关泵温度”设定值时,当出水温度低于“开泵温度”时,启动循环泵;当出水温度达到“关泵温度”时,关闭循环泵。
如“开泵温度”设为0℃时,循环泵一直运行。
四.设备手动操作
4.1燃烧器
燃烧器禁止手动操作。
4.2循环泵
当循环泵处于自动状态且关闭时,如需启动循环泵,则可长按“”键5秒,循环泵将启动。当循环泵处于手动启动状态时,再按“”键,循环泵将关闭并退出手动状态。
五.报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测,发现报警信号立即发出声光报警并联锁关闭燃烧器或加热组和水泵。控制器自动显示报警信息,联锁停炉时同时显示故障代码。
报警时控制器内部蜂鸣器发出报警声。按任意键可关闭报警声。
控制器进入报警状态后将自身锁定,即使报警信号消失也不会自行退出报警状态。操作人员排除问题后按“”键将控制器复位。
附录
报警代码列表
报警
代码
报警内容 本机检
测项目
备注
E.01 出水(出油)温度传感器故障 *
E.02 炉水(负压蒸汽)温度传感器故障
E.03 回水(进口)温度传感器故障
E.04 排烟温度传感器故障
E.05 水箱温度传感器故障
E.06 蒸汽压力传感器故障
E.07 蒸汽温度传感器故障
E.08 室外温度传感器故障
E.09 室内温度传感器故障
E.10 热风温度传感器故障
E.11 出水(出油)温度高报警 *
E.12 炉水(负压蒸汽)温度高报警
E.13 回水(进口)温度高报警
E.14 排烟温度高报警
E.15 极限低水位报警(缺油报警) *
E.16 低水位报警
E.17 高水位报警
E.18 水位传感器故障
E.19 超压报警 *
E.20 欠压报警
E.21 炉壁超温报警 *
E.22 燃烧器故障报警 *
E.23 燃气压力异常报警
E.24 燃气泄漏报警
E.25 差压报警
E.26 两台补(给)水泵中一台发生故障
E.27 两台热(循环)水泵中一台发生故障
E.28 补(给)水泵全部发生故障
E.29 热(循环)水泵全部发生故障
E.30 引风机故障
E.31 鼓风机故障
E.32 变频器故障

注:本表所列故障是该系列控制器可以检测的故障,但对于具体型号控制器,只开放部分故障检测功能。

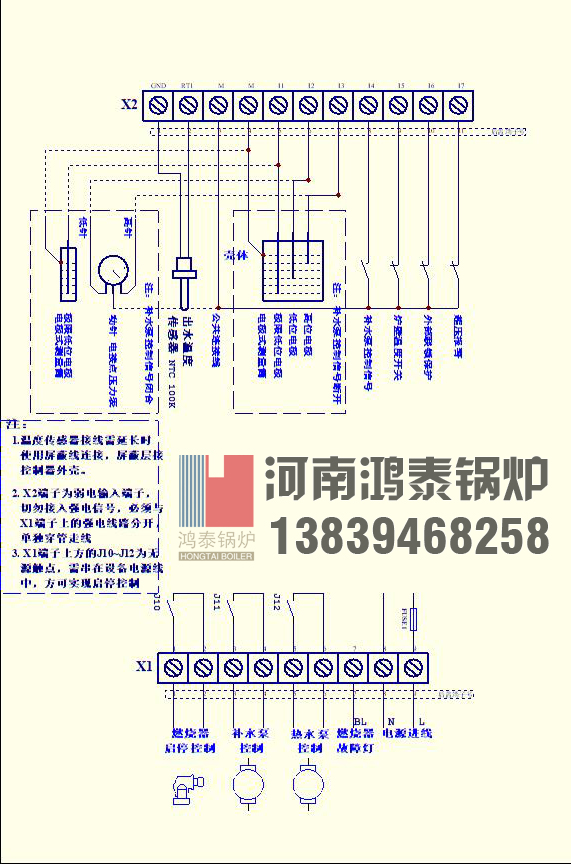

附件:控制器接线原理图
