一、概述
YLZK-E2/EDRW2568系列锅炉电脑控制器是我公司吸收国外先进技术，结合国内锅炉控制的实际需要和具体应用，采用现代电脑控制技术，而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气锅炉、电加热锅炉、蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制，具有锅炉水位控制、炉水温度控制、蒸汽压力控制、极限低水位报警和联锁保护、蒸汽压力超高报警和联锁保护等自动控制功能。具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。
本说明书包含了 YLZK-E2系列控制器所有支持的控制类型的描述，对于具体型号的控制器，并不一定完全具有本说明书描述的功能。因此，在阅读完该说明书后，还应详细阅读具体型号控制器的《快速操作指南》。
二、安装接线
2.1 安装方法

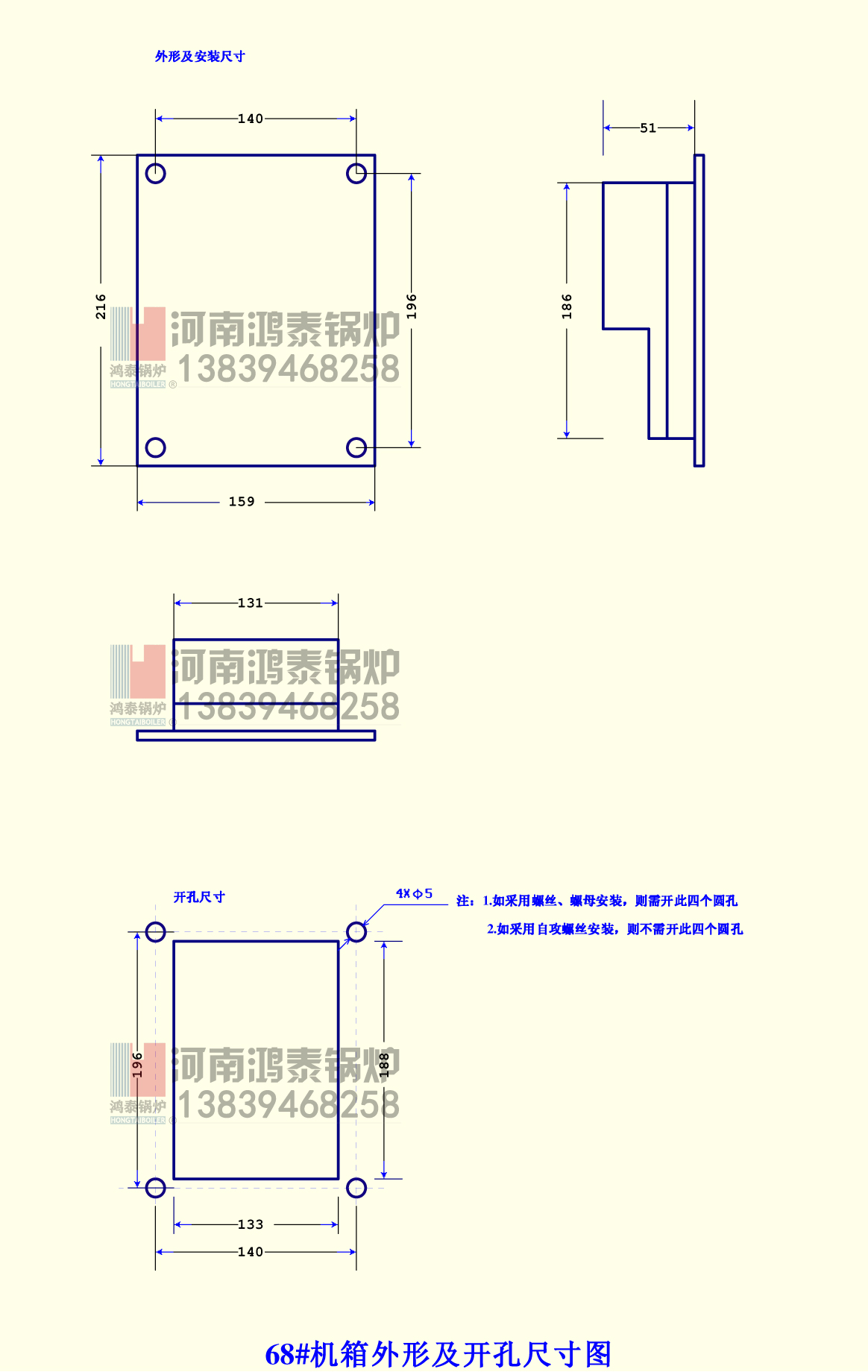

①按“外形及开孔尺寸图”开安装孔，将需接电线从开孔处穿出。

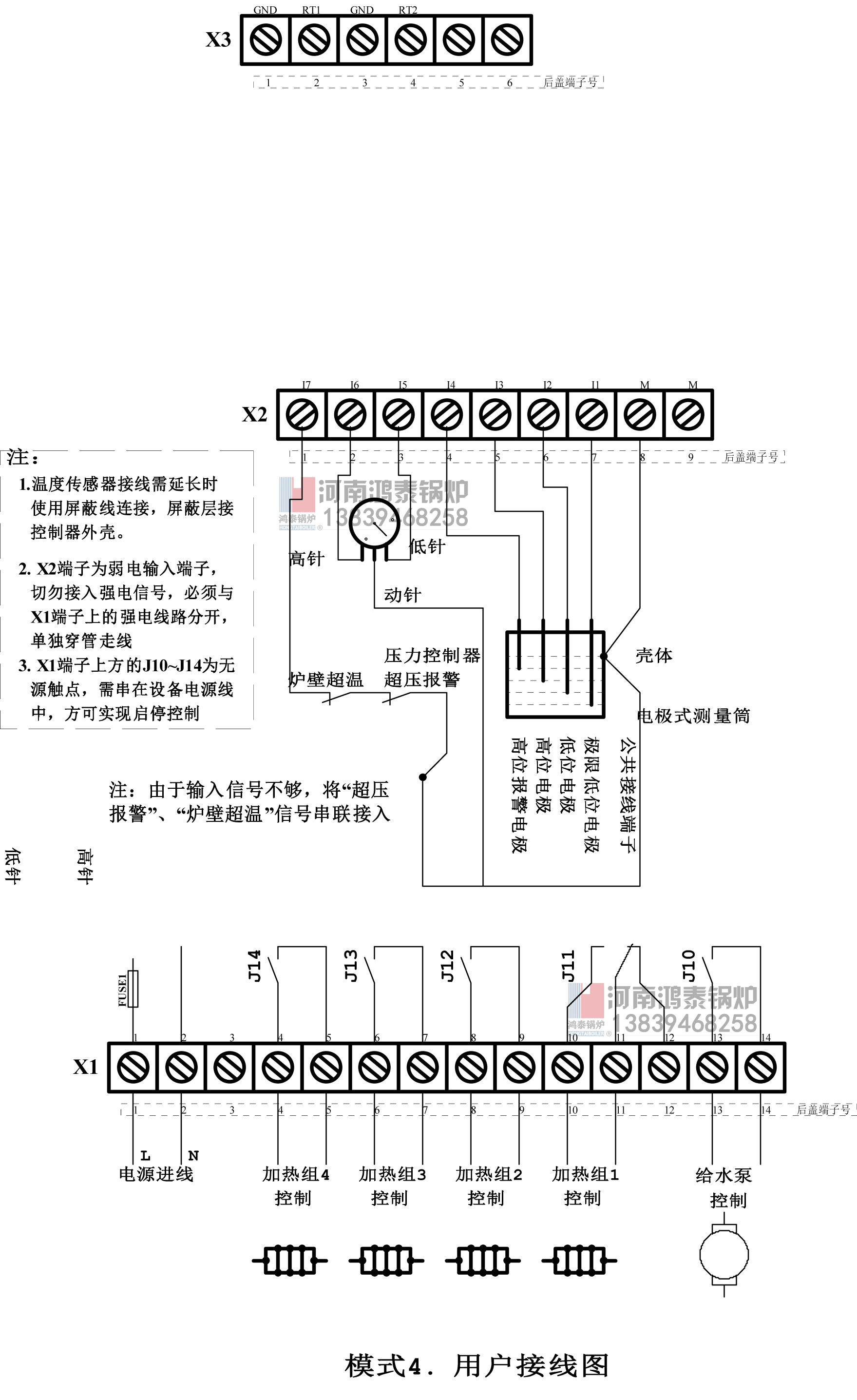

②按“用户接线图”将所需接入的各强、弱电线分别与控制器相应端子连接。
③将控制器装入安装孔。
④如需检修控制器，可将端子方便地拔出，不用拆除接入的电线；当将端子插入控制器时，应确保接插到位。
2.2 输入信号（可能的输入信号）
2.2.1 接线
输入信号的接线请使用 0.3mm2 的铜质多股软导线，应尽可能使用屏蔽电缆。屏蔽电缆的屏蔽层(铜网)请接在安装立柱上，并通过螺丝与线路板压紧。
2.2.2 温度传感器
使用热敏电阻（NTC） 作为温度传感器， 分度号为： R（25℃） =100K， B（25℃/50℃） =3950K。
2.2.3 压力传感器
压力传感器使用压力控制器(压力开关)、电接点压力表。请将压力控制器的常闭触点(压力低于低整定值时该触点闭合；压力高于高整定值时该触点断开)接入控制器。
当压力传感器为压力变送器时，本控制器支持 4～20mA 的输入信号，但订货时需做说明。
此时应将电路板上相应通道的拨码开关调至电流侧（I1 或 I2 侧），并需设置量程。
2.2.4 水位传感器
水位传感器使用水位电极。水位电极是利用水的导电性测量水位的传感器，当水位高于电极时，电极通过水和测量筒壳体之间形成回路；当水位低于电极时，电极和测量筒壳体之间没有回路。控制器通过检测该信号得到水位状态。
水位电极的公共端请务必接在测量筒的壳体上，切不可接在锅炉壳体或不锈钢外包上，更不能接在电源零线上！虽然这样接线有时也能够使控制器检测到水位，但会使水位检测的可靠性和稳定性下降，甚至可能烧毁控制器输入电路。
应注意保持水电极绝缘体部分的清洁，水垢或其他污物可能使电极两端的绝缘性能降低，导致控制器无法分辨水位(由于绝缘性能降低，电极和公共端之间始终存在回路，控制器检测到的信号就会始终显示有水)。
2.2.5 炉壁温度开关
炉壁温度开关应紧贴锅炉壳体(保温层内)固定，当炉壁温度高于整定值时，温度开关触点信号断开。该信号反映锅炉水位是否低于传感器安装位置，是否可能存在干烧现象，可以作为极限低水位保护的备份，进一步提高锅炉运行的安全性。
2.2.6 燃烧器故障信号
当燃烧器程序控制器检测到燃气压力异常、鼓风机风压异常、火焰中断或未点燃等异常，会立即停炉保护，锁定程控器，并在燃烧器故障灯信号上输出 220 伏电压信号。控制器检测到该信号后，联锁关闭水泵等受控设备，在屏幕上显示报警信息并发出声光报警，提示司炉人员及时处理。
2.3 控制输出
2.3.1 接线
控制输出线请根据受控电器的功率选用适当截面积的铜质多股软导线，应注意端子接线的牢靠，否则通电后容易导致端子发热烧毁。
请与传感器弱电信号线分开穿管，走线中也应避免与传感器弱电信号线平行。必须平行走线时，请将 2 个线束间隔 15cm 或更大距离，避免将电磁干扰过多地导入弱电系统。
2.3.2 燃烧器控制
① 燃烧器控制输出为继电器常开触点的两端，无电源输出。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。
③ 燃烧器控制输出可接燃烧器的启停控制端，也可串联在燃烧器的电源回路中。
2.3.3 加热组控制
①控制输出为继电器常开触点的两端，无电源输出。
②继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。
③应外接适当功率的接触器和漏电保护器驱动加热组。
2.3.4 水泵(或补水电磁阀)控制
① 水泵控制输出为继电器常开触点的两端，无电源输出。通常将其串联在水泵的供电回路中。
② 继电器触点容量为 10A/220VAC，使用时负载不应大于 500W。建议接线时在该继电器回路串联一个 20A 的保险丝作为过载保护。
③ 如水泵功率大于 500W 或要求使用三相供电时则应外接适当功率的接触器和热过载继电器。
2.3.5 电流输出
本控制器具有一路 4～20mA 输出通道，可以用来实现连续调节功能，可配接变频器等设备。
三、显示

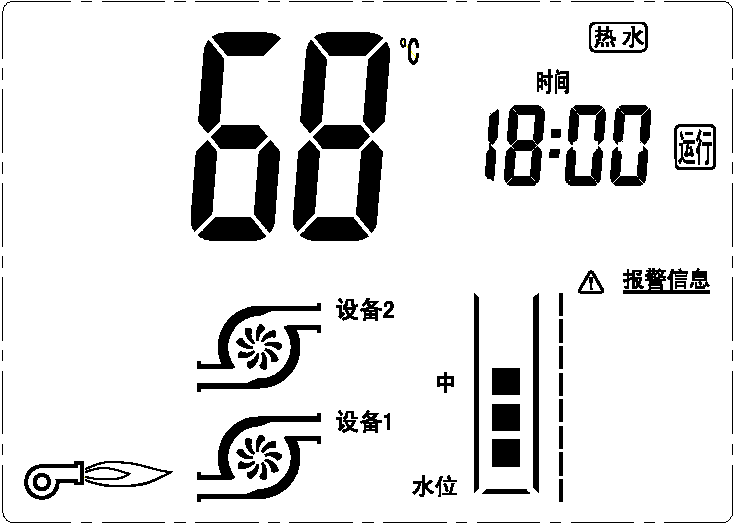

本机配置的大型带背光液晶显示器具有丰富的显示功能，可将控制器的运行状态以及采集到的温度、压力、水位等状态准确直观地显示出来。
本机配置的大型带背光液晶显示器具有丰富的显示功能，可将控制器的运行状态以及采集到的温度、压力、水位等状态准确直观地显示出来。
3.1 控制器运行状态显示
在屏幕右上方显示控制器目前所处的状态。当控制器处于待命状态时该位置显示“
”；当控制器处于运行状态(燃烧器开始根据炉水温度状态工作)时该位置显示“
”；当控制器处于报警状态(联锁停炉保护)时该位置显示“
”；当控制器处于参数设定状态时该位置显示“
”。
3.2 水泵工作状态显示
水泵停止 水泵运行 水泵手动状态
3.3 燃烧器状态显示
燃烧器停止 燃烧器小火 燃烧器大火
3.4 加热组显示
3.5 模拟量输出显示
3.6 模拟量输入显示

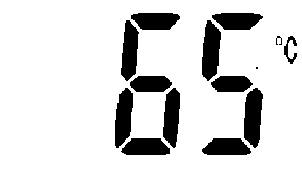

温度显示 压力显示（压力变送器方式）

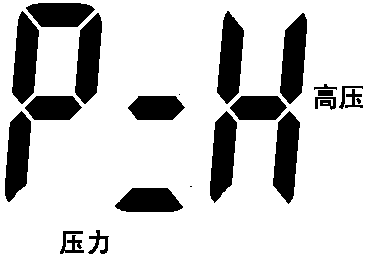

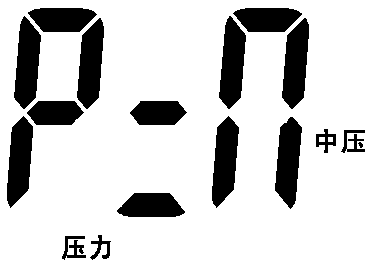

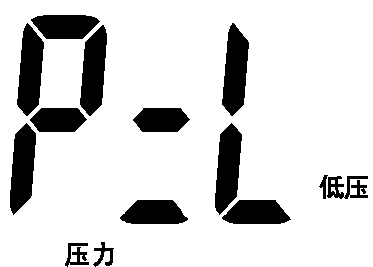

3.7 压力显示
低压 中压 高压
3.8水位显示
锅炉水位低于 锅炉水位低于 锅炉水位高于 锅炉水位高于 水位传感
极限低水位电极 低位电极 低位电极 高位电极 器故障
锅炉水位低于极限低水位电极时水位显示中“最低”字样闪烁。
水位传感器故障时，最高的显示方块对应超高电极的状态；次高的显示方块对应高位电极的状态；第三个显示方块对应低位电极的状态；第四个显示方块对应极限低水位电极的状态。通过观察屏幕显示可以很快地判断出现故障的电极，方便用户排除。
3.9现在时间显示

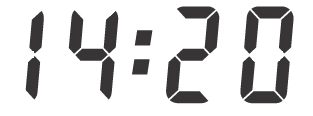

一般情况下，屏幕右侧中间的显示栏显示“现在时间”。如下图：
现在时间显示
3.10燃烧器累计工作时间调阅
不处于设定、报警状态、不处于水泵手动操作时按“+”键，屏幕左侧中间的显示栏显示燃烧器累计工作时间并闪烁，停止操作数秒后控制器自动恢复原显示。

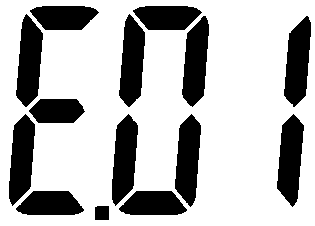

3.11 故障报警显示
报警代码 报警名称
四、基本操作
4.1 接通220V交流电源，蜂鸣器发出一声提示音。
4.2 按“
”键，蜂鸣器响一声，控制器开机，液晶屏打开显示。此时控制器处于待命状态。
4.3 键盘
控制器开启后，操作人员可通过键盘进行进入运行状态(启炉)、退出运行状态(停炉)、水泵手动、设定时间等操作。通常司炉人员只要按“
”键启炉，再按“ ”键停炉即可，十分简便。
4.4 在待命状态下，按“
”键，进入运行状态，控制器根据开始控制燃烧器或加热组的启停和水泵等设备启停。
4.5在运行状态下，按“
”键，退出运行状态，控制器关闭燃烧器或加热组及水泵。
4.6 在开机状态下按“
”键，液晶屏关闭显示，控制器关机。
4.7水泵手动操作
可通过“
”和“
”键进行手动操作，详见相应炉型的《快速操作指南》。
五、参数设定
控制器处于运行和待命状态时都可进行非时间类参数设定。按“
”键，控制器进入设定状态。在设定状态下，按“
”键可选择下一参数。当处于最后一个参数时按“
”键，控制器退出设定状态，同时本次设置的参数被保存。如不想保存本次设定的参数，可中途按“
”键退出设定状态。
在设定状态下，按“
”或“
”键可对所选参数进行修改。如需调整的数值较大可按住“
”或“
”键不放，数据即会快速增减，直至按键被松开或参数达到极限值。
在待命状态下，按“
”键保持5秒，可进入时段和时间设定状态。设定第一时段时，显示“1”，设定“启动时间”时，显示“
”， 设定“停止时间”时，显示“
”。时间显示窗显示相应的数值。再按“
”键，可设置下一参数，其余时段的设置可依此类推，一共可设置4个时段。
时间设置范围为0.00～23.59。时段设置必须依照从0.00～23.59的次序，不允许倒错、重叠。例如，将第一时段的“启动时间”设为“8.00”，则其后的所有停启时间均不能小于“8.00”。控制器根据此限制自动对定时参数进行检查、修正。
时段的启停时间可以相同，此时时段的长度为零，是无效时段。可以通过设置相同的启停时间关掉多余不用的时段。
如4个时段都设为“启动时间”等于“停止时间”，控制器会作无定时处理，全天都是启动时间。
当前时间，使用24小时制。本机时钟配有后备电源，外接交流电源切断后，可保持走时。
注：实时时钟根据客户要求选配，如需要此功能请跟公司联系（电话13839468258）。
六、运行与控制
详见相应具体型号控制器的《快速操作指南》。
七、报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测，发现报警信号立即发出声光报警并联锁关闭燃烧器（或加热组）和水泵。控制器自动显示报警信息，联锁停炉时同时显示故障代码。
报警时控制器内部蜂鸣器发出报警声。按任意键可关闭报警声。
控制器进入报警状态后将自身锁定，即使报警信号消失也不会自行退出报警状态。操作人员排除报警后按“
”键将控制器复位。
八、异常处理及故障排除。
8.1 通电无显示
控制器得电后，发出一声提示音。如无提示音请使用万用表检查电源进线端应有220V交流电压、电源进线端上方的自恢复保险丝(FUSE1，C600 R150)两端交流电压应为0V。如上述两项均正常请与我公司用户服务部门:13839468258联系。
如有提示音，请按“
”键，此时控制器应开机显示。如无开机显示，按键也无按键提示音，请与我公司用户服务部门:13839468258联系并将此情况说明。
8.2 水泵不工作
请观察屏幕显示，水泵是否处于运行状态。如屏幕上水泵无运行显示，请观察水位显示是否为中水位或高水位、水泵是否处于手动状态、控制器是否处于报警状态等，因为在这些状态下控制器将不会启动水泵。
如屏幕上水泵有运行显示，请使用万用表检查水泵控制输出端子两端是否有220V交流电压，如有220V交流电压请与我公司用户服务部门联系并将此情况说明；如无220V交流电压，请检查水泵供电回路是否正常。
8.3 燃烧器（或加热组）不工作
请观察屏幕显示，燃烧器（或加热组）是否处于运行状态。如屏幕上燃烧器（或加热组）无工作显示，请观察压力显示是否为高压、温度是否过高、控制器是否不处于运行状态等，因为在这些状态下控制器将不会启动燃烧器（或加热组）。
如屏幕上燃烧器（或加热组）有工作显示，请使用万用表检查燃烧器（或加热组）控制输出端子两端是否有220V交流电压，如有220V交流电压则请与我公司用户服务部门:13839468258联系并将此情况说明；如无220V交流电压，请检查燃烧器（或加热组）供电回路是否正常或燃烧器本身是否处于保护锁定状态。
YLZK-XP2569 型锅炉电脑控制器快速操作指南
（4：电热蒸汽，四段加热组）
一．基本操作
1.1 在正式操作前，请先仔细阅读《YLZK-X2 系列锅炉电脑控制器通用使用说明书》，并确定当前锅炉状态已符合说明书要求。
1.2 接通 220V 交流电源。
1.3 按“
”键，控制器开机，液晶屏打开显示，此时为“
”状态，或称为待命状态。
1.4 参数设定
在首次使用或需要更改运行参数时需作此项操作，否则可以跳过该条。
1.4.1 按“
”键，进入第一项参数设定状态，按“
”或“
”键可对所选参数进行修改。如需调整的数值较大可按住“
”或“
”键不放，数据即会快速增减，直至按键被松开或参数达到极限值。再按“
”键，进入下一项参数设置状态。当最后一项参数设
置完毕后，按“
”键，则退出设置状态，各项设定参数被保存。
1.4.2 在待命状态下，按“
”键保持 5 秒，可进行时段参数和时间的设定；设定第一时段时，显示“
”，设定“启动时间”时，显示“
”，按“ ”键，进入第一时段“停止时间”设定状态，显示“
”。时间显示窗显示相应的数值。依此类推，其余时段的设置可继续按“
”键，一共可设置 4 个时段。第四时段的“停止时间”设置完毕后，按“
”键，进入“现在时间”设置状态，再按“
”键，则退出时段和时间的设置状态，时段参数和时间被保存。
1.5 按“
”键，进入“
”状态，控制器开始执行自动控制功能。
1.6 在“
”状态下，按“
”键，则退出运行状态，转为待命状态。
1.7 在待命、运行或报警状态下按“
”键，液晶屏关闭显示，控制器关机。
二．参数范围
2.1 时 段：时间设置范围为 0.00～23.59。
2.2 现在时间：使用 24 小时制。
三．运行与控制
3.1 加热组控制
在运行状态下：
当电接点压力表“低针”和“动针”接通时，控制器启动全部加热组；当电接点压力表“低针”和“动针”断开时，切掉一组加热组；当电接点压力表“高针”和“动针”接通时，控制器关闭加热组。加热组关闭以后，至电接点压力表“低针”和“动针”接通时，加热组再次启动。
3.2 给水泵控制
与运行状态无关：当锅炉水位低于“低位电极”时，控制器开启给水泵，当锅炉水位达到“高位电极”时，控制器关闭给水泵。
四．设备手动操作
4.1 加热组
加热组禁止手动操作。
4.2 给水泵
第一次开机时，如锅炉缺水，控制器发出声光报警并进入联锁保护状态。当确认锅炉处于冷炉状态、压力为低、无炉壁超温报警时，可按“
”键，给水泵将开启，待水位上升至中位时，给水泵关闭，并自动转入待命状态。
在正常运行时，如锅炉缺水，控制器发出声光报警并进入联锁保护状态。已发生干烧时，严禁启动给水泵。司炉人员确定没有危险，方可手动启动给水泵（长按“
”键 5 秒）。当水位升至高水位时自动关闭给水泵。
当给水泵处于自动状态且关闭时，如需启动给水泵，则可长按“
”键 5 秒，给水泵将启动。当给水泵处于手动启动状态时，按“
”键，给水泵将关闭并退出手动状态。
五．报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测，发现报警信号立即发出声光报警并联锁关闭燃烧器或加热组和水泵。控制器自动显示报警信息，联锁停炉时同时显示故障代码。
报警时控制器内部蜂鸣器发出报警声。按任意键可关闭报警声。
控制器进入报警状态后将自身锁定，即使报警信号消失也不会自行退出报警状态。操作人员排除问题后按“
”键将控制器复位。
附录
报警代码列表
|
报警代码 |
报警内容 |
本机检测项目 |
备注 |
|
E.01 |
出水（出油）温度传感器故障 |
|
|
|
E.02 |
炉水（负压蒸汽）温度传感器故障 |
|
|
|
E.03 |
回水（进口）温度传感器故障 |
|
|
|
E.04 |
排烟温度传感器故障 |
|
|
|
E.05 |
水箱温度传感器故障 |
|
|
|
E.06 |
蒸汽压力传感器故障 |
|
|
|
E.07 |
蒸汽温度传感器故障 |
|
|
|
E.08 |
室外温度传感器故障 |
|
|
|
E.09 |
室内温度传感器故障 |
|
|
|
E.10 |
热风温度传感器故障 |
|
|
|
E.11 |
出水（出油）温度高报警 |
|
|
|
E.12 |
炉水（负压蒸汽）温度高报警 |
|
|
|
E.13 |
回水（进口）温度高报警 |
|
|
|
E.14 |
排烟温度高报警 |
|
|
|
E.15 |
极限低水位报警（缺油报警） |
* |
|
|
E.16 |
低水位报警 |
|
|
|
E.17 |
高水位报警 |
* |
报警不停炉 |
|
E.18 |
水位传感器故障 |
* |
|
|
E.19 |
超压报警（或炉壁超温报警） |
* |
|
|
E.20 |
欠压报警 |
|
|
|
E.21 |
炉壁超温报警 |
|
|
|
E.22 |
燃烧器故障报警 |
|
|
|
E.23 |
燃气压力异常报警 |
|
|
|
E.24 |
燃气泄漏报警 |
|
|
|
E.25 |
差压报警 |
|
|
|
E.26 |
两台补（给）水泵中一台发生故障 |
|
|
|
E.27 |
两台热（循环）水泵中一台发生故障 |
|
|
|
E.28 |
补（给）水泵全部发生故障 |
|
|
|
E.29 |
热（循环）水泵全部发生故障 |
|
|
|
E.30 |
引风机故障 |
|
|
|
E.31 |
鼓风机故障 |
|
|
|
E.32 |
变频器故障 |
|
|
注：本表所列故障是该系列控制器可以检测的故障，但对于具体型号控制器，只开放部分故障检测功能。
附件：附图：用户接线图、外形及开孔图
